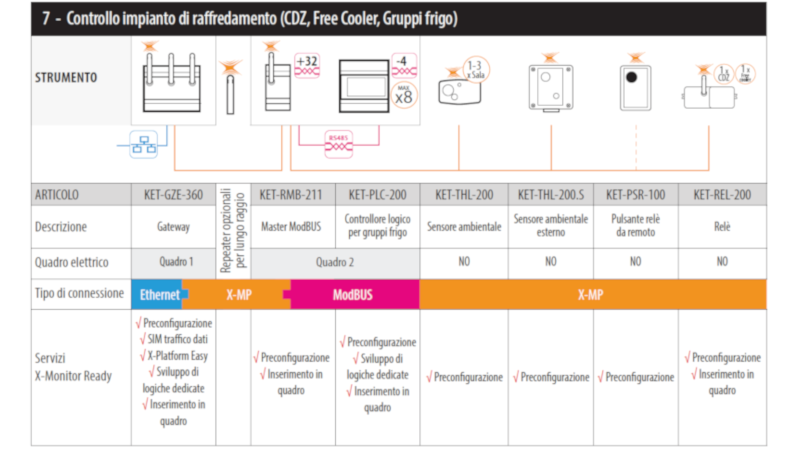

Schema Funzionale (PNG) Legenda Indicazioni sulla lettura dello schema
L’ottimizzazione degli impianti di condizionamento industriale riveste un ruolo chiave per l’efficienza energetica nel rispetto dell’ambiente e di conseguenza un maggiore risparmio economico per le aziende.
Soprattutto nei casi di grandi realtà del settore industriale è necessario una diversa gestione della temperatura e della qualità dell’aria per creare un microclima conforme alla corretta vivibilità dello spazio e alle norme vigenti.
In questo schema funzionale viene rappresentata la proposta di Kerberos per la gestione dell’intero impianto di raffreddamento, dai gruppi frigo ai condizionatori (CDZ) e free cooler. Il gateway KET-GZE-360, attraverso funzioni BMS, permette la gestione di scenari di Building Automation e grazie al software in dotazione X-Manager è molto semplice programmare reti di sensori, anche complesse, impostando i parametri necessari e verificando in tempo reale le misure acquisite. Per lo sviluppo di logiche programmabili, è fondamentale il rilevamento dei parametri ambientali, con il KET-THL-200, posizionato in ogni ambiente dove sono presenti i corpi refrigeranti da gestire, è possibile acquisire le temperature e l’umidità relativa interna, mentre con il KET-THL-200.S vengono acquisiti i parametri esterni. Entrambi i dispositivi inviano i dati via radio al gateway che gestirà, attraverso relé wireless, KET-REL-200, ogni corpo refrigerante in base a soglie preconfigurate. All’occorrenza è possibile utilizzare un pulsante relè da remoto, KET-PSR-100, per controllare via radio singoli o gruppi di KET-REL-200 e quindi l’apertura/chiusura dei corpi refrigeranti.
Il controllore KET-PLC-200, invece, consente di gestire secondo logiche programmabile i gruppi frigo per una ottimizzazione dei consumi. Inserito in quadro elettrico (Quadro 2) comunica attraverso porta RS485 con il Master ModBUS KET-RMB-211 che via radio invia i dati al gateway. A seconda della complessità della struttura e delle distanze tra il gateway e i diversi dispositivi potrebbe occorrere l’installazione di repeater wireless. I moduli radio di Kerberos in X-Monitor protocol possono raggiungere distanze di oltre 1000 m (antenna esterna) o 600 m (antenna interna) in aria libera.
KET-GZE-360
È un gateway avanzato con funzioni BMS per la gestione di scenari complessi. Dotato di interfaccia ethernet, modem 3G/4G/NB-IoT/LTE-M, Wi-Fi e modulo radio, ha funzione anche di Master ModBUS fino a 32 profili slave e di datalogger con capacità di registrazione del dato per periodi superiori ai 3 mesi. Kerberos dispone come servizi aggiuntivi la preconfigurazione e il preinserimento in quadro elettrico (Quadro 1) dei dispositivi per una facile e veloce installazione, lo sviluppo di logiche dedicate in base alle necessità del cliente, SIM per il traffico dati a canone annuale a prezzi molto vantaggiosi e la piattaforma X-Platform Easy per l’acquisizione e visualizzazione dei dati, configurabile alle proprie esigenze.
KET-RMB-211
È un Master ModBUS fino a 32 profili slave, dotato di modulo radio per l’invio dei dati al gateway. Può essere fornito già preconfigurato ed inserito in quadro elettrico (Quadro 2).
KET-PLC-200
È un controllore logico, adatto per la gestione di scenari di domotica e per applicazioni nei settori della refrigerazione e dell’aria condizionata. Utilizza 4 profili ModBUS Slave e quindi si possono collegarne fino a un massimo di 8 per ogni Master ModBUS. Può essere fornito già preconfigurato ed inserito in quadro elettrico (Quadro 2).
KET-THL-200
Sensore ambientale a batterie con antenna radio interna è dotato di sensori ad elevata affidabilità di temperatura, umidità relativa e luce. Può essere fornito già preconfigurato. Disponibile versione, KET-THL-210, con interfaccia ModBUS, alimentato a bassa tensione.
KET-THL-200.S
Sensore ambientale a batterie per esterno, grado di protezione IP65, con antenna radio interna, è dotato di sensori ad elevata affidabilità di temperatura, umidità relativa e luce. Necessario per il confronto con i parametri ambientali delle diverse sale e la gestione degli scenari di automazione. Può essere fornito già preconfigurato. Disponibile versione, KET-THL-210.S, con interfaccia ModBUS, alimentato a bassa tensione.
KET-REL-200
Relè wireless con antenna radio interna, permette il controllo dei corpi refrigeranti (CDZ, free cooler). Può essere fornito già preconfigurato.
KET-PSR-100 (opzionale)
Pulsante Relè da remoto con antenna radio interna, permette di gestire con unico pulsante uno o più KET-REL-200 per l’apertura/chiusura dei corpi refrigeranti (CDZ, free cooler). Può essere fornito già preconfigurato e con etichetta frontale personalizzata.
